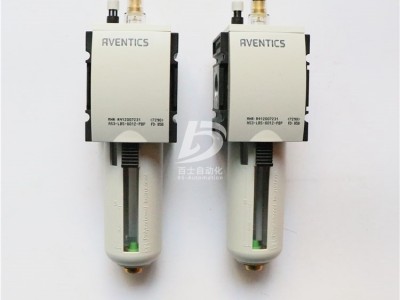

安沃驰AVENTICS标准-喷雾润滑器, 系列 AS3-LBS-R412007231组成部分 标准-喷雾润滑器 加油方式 运行时的半自动加油,手动加油 防护罩 带有保护杯 外壳 聚酰胺 气杯 聚碳酸酯 密封件材料 丙烯树胶 适合ATEX 额定流量Qn 8000 l/min 压缩空气连接 G 1/2 结构特点 油雾润滑器, 可以组装成块 组成部分 标准-喷雾润滑器 安装位置 垂直 合格证书 适合ATEX 工作压力范围 0,5 ... 16 bar 低 / 高环境温度 -10 ... 50 °C 介质温度范围 -10 ... 50 °C 介质 压缩空气 中性气体 油雾器的集水杯容积 80 cm3 加油方式 运行时的半自动加油 手动加油 加油速度为每分钟 1000 升 1-2 滴 压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。只能使用带舌簧触点的ST6型传感器进行电子水平监控，供货范围包括传感器座。传感器不包括在供货范围内，传感器安装准备已就绪。整个已设置的滴水量进入压力系统大工作压力为 10 bar 时，可在运行时人工加注机油。适用于在 1、2、21、22 Ex 区内使用请注意：聚碳酸酯材质的容器易受溶剂侵蚀流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。气源喷雾润滑器R412007231
